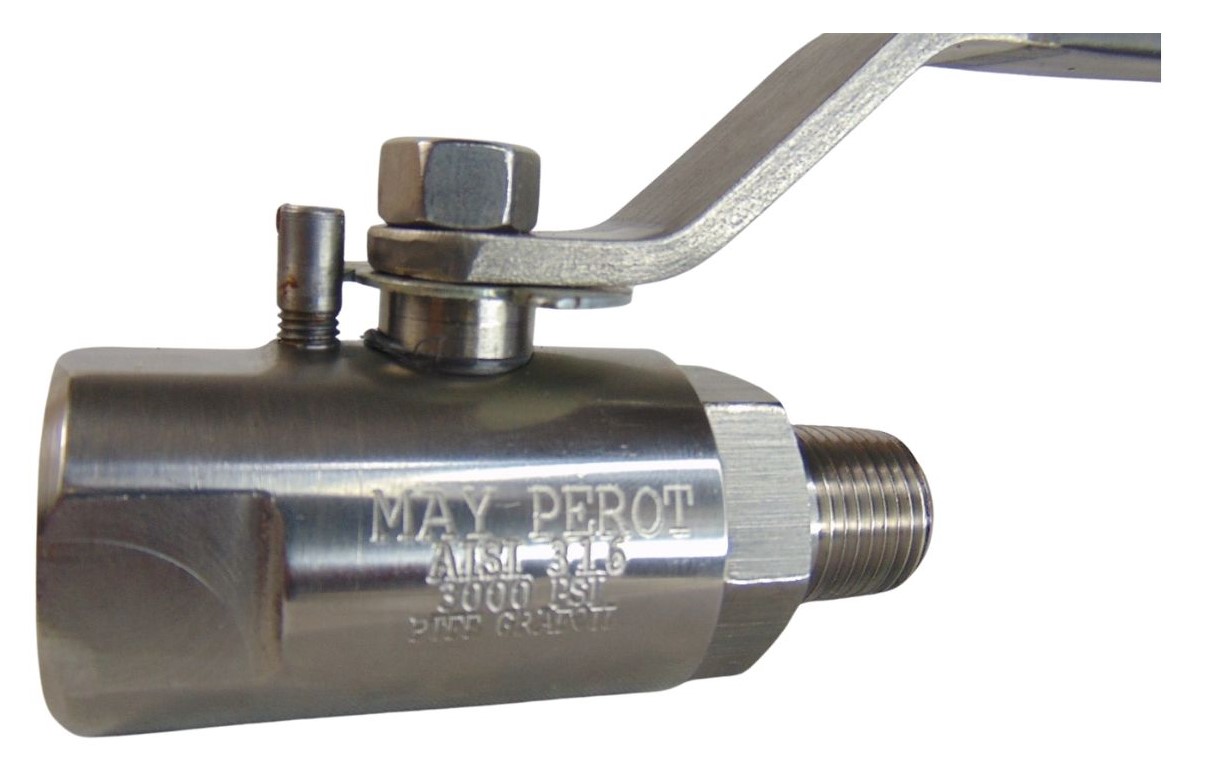

Válvula de bola roscada macho-hembra NPT en acero inoxidable 316
Válvula de bola macho hembra de 1/2" de cuarto de vuelta, cuerpo en AISI 316, paso semi-reducido y presión de trabajo de 3000 PSI. Se instala directo en la línea sin niples adicionales: rosca 1/2" NPT hembra en un extremo y 1/2" NPT macho en el otro.
Una válvula de bola macho hembra hace el trabajo de válvula + niple
La conexión macho-hembra permite roscar la válvula directamente a un puerto hembra (un manifold, un tanque, una toma de proceso) y recibir en su extremo hembra el instrumento o la tubería siguiente. Se elimina un niple y, con él, una junta roscada que puede fugar.
Es la configuración habitual para aislar manómetros y transmisores, colocar purgas y drenajes, y montar tomas de muestreo en líneas de instrumentación.
- Menos piezas en la línea y menos puntos de fuga
- Montaje compacto, ideal en espacios reducidos
- Posición abierta/cerrada visible por la palanca
- Tope de recorrido que limita el giro a 90°
Especificaciones de la válvula de bola macho hembra
| Tipo | Válvula de bola de cuarto de vuelta (90°), operación manual por palanca |
|---|---|
| Medida | 1/2 pulg. |
| Conexiones | 1/2" MNPT × 1/2" FNPT (rosca cónica, ASME B1.20.1) |
| Paso | Semi-reducido |
| Material del cuerpo | Acero inoxidable AISI 316 |
| Presión de trabajo | 3000 PSI (≈ 207 bar), marcada en el cuerpo |
| Sellos / empaquetadura | PTFE y Grafoil (grafito flexible) |
| Construcción | Cuerpo con extremo roscado ensamblado; extremo macho con hexágono para llave |
| Accionamiento | Palanca con tuerca de fijación y pasador tope de recorrido |
| Marcaje | Grabado en el cuerpo: fabricante, material, presión y material de sellos |
La presión nominal corresponde a temperatura ambiente. En válvulas con asientos de PTFE la presión admisible baja a medida que sube la temperatura: indique fluido y temperatura de servicio al cotizar.
Acero inoxidable 316 frente a válvulas de latón o de 304
Resistencia a cloruros
El AISI 316 contiene molibdeno (2–3 %), que mejora su resistencia a la corrosión por picadura en ambientes salinos, agua de mar y químicos clorados frente al 304.
Alta presión
Diseñada para trabajar a 3000 PSI, muy por encima de las válvulas de bola de latón de uso general.
Sellos de PTFE y Grafoil
El PTFE ofrece baja fricción y amplia compatibilidad química; el grafito flexible aporta estanqueidad en la empaquetadura del vástago.
Dónde se instala
- Aislamiento de manómetros, presostatos y transmisores de presión
- Purgas, venteos y drenajes de equipos y tuberías
- Tomas de muestreo en líneas de proceso
- Líneas de instrumentación en petróleo y gas
- Plantas químicas y petroquímicas
- Sistemas hidráulicos y neumáticos
- Tratamiento de agua y servicios en ambiente marino
Recomendaciones de montaje
- La rosca NPT es cónica: aplique cinta PTFE o sellador de roscas compatible con el fluido
- Apriete el extremo macho usando el hexágono; no haga palanca sobre el cuerpo ni la manilla
- Deje espacio para el giro completo de 90° de la palanca
- Despresurice la línea antes de retirar el instrumento aguas abajo
Sobre la válvula de bola macho hembra
¿Qué significa válvula de bola macho hembra?
¿Qué medida tiene?
¿Qué significa paso semi-reducido?
¿Qué presión soporta?
¿Qué tipo de rosca usa?
¿Sirve para agua salada o químicos?
¿Hacen envíos fuera de Venezuela?
Cotice su válvula de bola macho hembra 1/2" NPT en AISI 316
Indique cantidad, fluido y temperatura de servicio. Le respondemos con precio y disponibilidad.
